ঝিয়ে পাইপলাইন (উহান) কোং, লিমিটেড
কাস্টম তৈরি SCH8O/DIN UPVC/CPVC ফ্ল্যাং ডায়াফ্রাম ভালভ খাদ্য শিল্প/স্বয়ংচালিত/বৈদ্যুতিন জন্য
SCH8O/DIN UPVC/CPVC ফ্ল্যাং ডায়াফ্রাম ভালভ

SCH8O/DIN UPVC/CPVC ফ্ল্যাং ডায়াফ্রাম ভালভ

UPVC/CPVC ফ্ল্যাঞ্জড ডায়াফ্রাম ভালভ হল একটি তরল নিয়ন্ত্রণ ডিভাইস যা ক্ষয়কারী তরল এবং গ্যাসগুলি পরিচালনা করার জন্য ডিজাইন করা হয়েছে। এটি রাসায়নিক প্রক্রিয়াকরণ, বর্জ্য জল চিকিত্সা এবং খাদ্য প্রক্রিয়াকরণ সহ বিভিন্ন শিল্পের জন্য উপযুক্ত।

ফ্ল্যাঞ্জযুক্ত ডায়াফ্রাম ভালভের অনন্য কাঠামোটি খোলার এবং বন্ধ করার সময় সিলিং কার্যক্ষমতা প্রদান করে, কার্যকরভাবে ফুটো প্রতিরোধ করে। এই নকশাটি তরলগুলির নিরাপদ পরিবহন নিশ্চিত করে এবং ভালভের পরিষেবা জীবনকে প্রসারিত করে। ভালভটি পরিচালনা করা সহজ, ব্যবহারকারীদের বিভিন্ন অপারেটিং অবস্থার চাহিদা মেটাতে ম্যানুয়াল বা বায়ুসংক্রান্ত পদ্ধতির মাধ্যমে অনায়াসে প্রবাহ নিয়ন্ত্রণ করতে দেয়।

আমাদের UPVC/CPVC ফ্ল্যাঞ্জযুক্ত ডায়াফ্রাম ভালভেও পরিধান প্রতিরোধ এবং বার্ধক্য প্রতিরোধের বৈশিষ্ট্য রয়েছে। এগুলি রাসায়নিক প্রক্রিয়াকরণ, বর্জ্য জল চিকিত্সা এবং কৃষি সেচের মতো ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়৷

আমাদের সাথে যোগাযোগ করুন

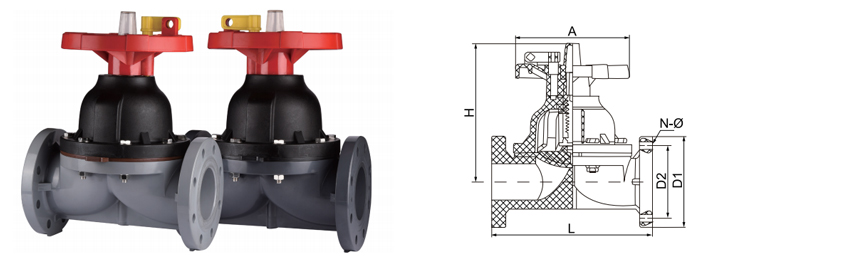

প্যারামিটার আবেদন প্রযুক্তিগত মান
  • SIZE/NOM।

    dn32

    dn40

    dn50

    dn63

    dn75

    dn90

    dn110

    dn140

    (DN25)

    (DN32)

    (DN40)

    (DN50)

    (DN65)

    (DN80)

    (DN100)

    (DN125)

    (1")

    (1-1/4")

    (1-1/2")

    (2")

    (2-1/2")

    (3")

    (4")

    (5")

    D1

    ডিআইএন

    115

    140

    150

    165

    185

    200

    220

    254

    এএনএসআই

    108

    117

    128

    155

    178

    192

    229

    254

    JIS

    90

    100

    105

    120

    140

    150

    175

    210

    D2

    ডিআইএন

    85

    100

    110

    125

    145

    160

    180

    210

    এএনএসআই

    79

    89

    98

    121

    140

    152

    191

    216

    JIS

    42.5

    48.5

    61

    73

    90

    105

    132

    158

    N-Φ

    ডিআইএন

    4-Φ14

    4-Φ18

    4-Φ18

    4-Φ18

    4-Φ18

    8-Φ18

    8-Φ18

    8-Φ18

    এএনএসআই

    4-Φ16

    4-Φ16

    4-Φ16

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ22

    JIS

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    4-Φ19

    8-Φ19

    8-Φ19

    8-Φ23

    এল

    145

    160

    180

    210

    250

    300

    350

    400

    87

    100

    117

    137

    178

    214

    265

    265

    H

    115

    132

    148

    175

    235

    305

    350

    356

DIN স্ট্যান্ডার্ড · এক-পিস নির্মাণ

SCH8O/DIN UPVC/CPVC ফ্ল্যাঞ্জ ডায়াফ্রাম ভালভ

ক্ষয়কারী এবং উচ্চ-বিশুদ্ধতা তরল বিচ্ছিন্নতার জন্য প্রকৌশলী। ডায়াফ্রাম সিলিং মেকানিজম সহ ওয়ান-পিস ফ্ল্যাঞ্জ বডি প্যাকিং লিকেজ দূর করে এবং বুদ্বুদ-টাইট শাট-অফ প্রদান করে।
DN15-DN100
আকার পরিসীমা
PN10/PN16
প্রেসার রেটিং
-20°C থেকে 120°C
CPVC তাপমাত্রা
ইউপিভিসি/সিপিভিসি
শরীরের উপকরণ
উপাদান সিস্টেম
UPVC বডি 0-60°C · pH 2-12 · সাধারণ অ্যাসিড, ক্ষার, অতি বিশুদ্ধ জল
CPVC বডি 0-93°C · pH 1-14 · উন্নত তাপমাত্রা, ক্লোরিনযুক্ত মিডিয়া
ডায়াফ্রাম বিকল্প EPDM · PTFE · FKM · Hypalon
DIN PN10/16 প্রতি এক-টুকরা ফ্ল্যাঞ্জড প্রান্ত। কোন শরীরের শেষ জয়েন্ট ফুটো.
কী স্পেসিফিকেশন
সংযোগ ইন্টিগ্রাল ফ্ল্যাঞ্জ, DIN 2501
মুখোমুখি DIN EN 558 সিরিজ 1
শেল পরীক্ষা 1.5 × PN (জল)
আসন পরীক্ষা 1.1 × PN (বায়ু বা জল)
ভ্যাকুয়াম পরিষেবা 0.3 বার পরম
অপারেশন হ্যান্ডহুইল / বায়ুসংক্রান্ত / বৈদ্যুতিক
ডায়াফ্রাম ভালভের সুবিধা
  • কোনো স্টেম প্যাকিং নেই — শূন্য পলাতক নির্গমন সম্ভাবনা
  • অ্যাকচুয়েটর এবং তরল মিডিয়ার মধ্যে বিচ্ছিন্নতা
  • সুবিন্যস্ত প্রবাহ পথ পলি জমে হ্রাস করে
  • হ্যান্ডহুইলে ভিজ্যুয়াল পজিশন ইন্ডিকেটর
  • লাইন থেকে শরীর অপসারণ ছাড়াই প্রতিস্থাপনযোগ্য ডায়াফ্রাম
  • সম্পূর্ণ চাপ পরিসীমা জুড়ে বুদ্বুদ-আঁট শাট-অফ
শিল্প অ্যাপ্লিকেশন
অ্যাসিড, ক্ষার, অতি বিশুদ্ধ জল, ইলেকট্রনিক গ্রেড জল, শিল্প বর্জ্য জল
ভারী রাসায়নিক এবং ধাতুবিদ্যা
সালফিউরিক অ্যাসিড স্থানান্তর · HCl ডোজ · পিকলিং লাইন · ইলেক্ট্রোপ্লেটিং
উচ্চ বিশুদ্ধতা এবং ইলেকট্রনিক্স
সেমিকন্ডাক্টর ওয়েট বেঞ্চ · ফটোভোলটাইক এচিং · ইলেকট্রনিক গ্রেড ওয়াটার · আল্ট্রা পিউর ওয়াটার লুপ
শক্তি এবং লিথিয়াম
পারমাণবিক সহায়ক শীতল · লিথিয়াম ব্রাইন প্রক্রিয়াকরণ · ব্যাটারি রাসায়নিক স্থানান্তর
জীবন বিজ্ঞান এবং খাদ্য
ফার্মাসিউটিক্যাল ডব্লিউএফআই · ফুড সিআইপি · বেভারেজ প্রসেসিং · কসমেটিক ম্যানুফ্যাকচারিং
জল এবং পরিবেশগত
শিল্প বর্জ্য জল নিরপেক্ষকরণ · পানীয় জল · ডিস্যালিনেশন প্রিট্রিটমেন্ট
মোটরগাড়ি এবং সাধারণ শিল্প
ই-কোট সঞ্চালন · অংশ ধোয়া · শীতল জল · লাইন ধুয়ে ফেলা
ইনস্টলেশন এবং অপারেশন নোট
  • ডায়াফ্রাম ভালভ স্টোরেজের জন্য সম্পূর্ণ খোলা বা বন্ধ অবস্থায় ইনস্টল করা উচিত। ডায়াফ্রাম সংকুচিত করে সংরক্ষণ করবেন না।
  • টর্ক সিকোয়েন্স: ডিএন-এর উপর নির্ভর করে ক্রস প্যাটার্নে 15-20 Nm পর্যন্ত সমানভাবে ফ্ল্যাঞ্জ বোল্টগুলিকে শক্ত করুন।
  • স্লারি বা ক্রিস্টালাইজিং মিডিয়ার জন্য, ওয়েয়ারে কঠিন পদার্থ জমা হওয়া রোধ করতে ভালভ স্টেম অনুভূমিক দিয়ে ইনস্টল করুন।
  • ডায়াফ্রাম পরিষেবা জীবন বাড়ানোর জন্য ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়ার জন্য 1.0 m/s বেগ অতিক্রম করবেন না।
  • প্রতি 2 বছর বা 50,000 চক্রে ডায়াফ্রাম প্রতিস্থাপন করুন, যেটি প্রথমে ঘটবে।
সমালোচনামূলক বিধিনিষেধ
  • UPVC বডিতে অক্সিডাইজিং অ্যাসিড (নাইট্রিক>15%, ক্রোমিক) ব্যবহার করার জন্য নয়।
  • দ্রুত চাপ সাইকেল চালানোর বিষয় নয় - ডায়াফ্রাম ক্লান্তি ঘটতে পারে।
  • PTFE ডায়াফ্রাম সহ CPVC এর জন্য 110°C এর উপরে বাষ্প নির্বীজন এড়িয়ে চলুন।
  • নিরাপত্তা ত্রাণ ছাড়া 2 বারের উপরে গ্যাসীয় মিডিয়ার জন্য উপযুক্ত নয়।
  • যান্ত্রিক স্টপের বাইরে হ্যান্ডহুইল পরিচালনা করবেন না — ডায়াফ্রাম অতিরিক্ত সংকোচন অকাল ব্যর্থতার দিকে পরিচালিত করে।
সাধারণ সমস্যা এবং সমাধান
সমস্যা: হ্রাস প্রবাহ হার পরিলক্ষিত
ডায়াফ্রাম সম্পূর্ণরূপে প্রত্যাহার করা যাবে না। হ্যান্ডহুইলটি সম্পূর্ণরূপে খোলা অবস্থানে পরিণত হয়েছে তা যাচাই করুন (প্রাথমিক প্রতিরোধের 2-3টি বাঁক)। স্বয়ংক্রিয় ভালভের জন্য, অ্যাকচুয়েটর স্ট্রোক ক্রমাঙ্কন পরীক্ষা করুন।
সমস্যা: শরীর থেকে বাহ্যিক ফুটো
শিথিলকরণের জন্য ফ্ল্যাঞ্জ বোল্টগুলি পরিদর্শন করুন। স্পেসিফিকেশনে রিটর্ক। ফুটো চলতে থাকলে, ফ্ল্যাঞ্জ গ্যাসকেট প্রতিস্থাপন করুন। অতিরিক্ত টাইট করবেন না — DN80 এর জন্য 22 Nm এর উপরে ক্র্যাকিং ঝুঁকি।
ইস্যু: বন্ধ হয়ে গেলে মিডিয়া লিকেজ
ডায়াফ্রাম পরিধান বা রাসায়নিক আক্রমণ। সঠিক উপাদান দিয়ে ডায়াফ্রাম প্রতিস্থাপন করুন। হাই-সাইকেল অ্যাপ্লিকেশনের জন্য, PTFE-মুখী EPDM ডায়াফ্রামে আপগ্রেড করুন।
সমস্যা: হার্ড হ্যান্ডহুইল অপারেশন
ক্রিস্টালাইজেশনের কারণে ডায়াফ্রাম ওয়েয়ারে আটকে যেতে পারে। সাইকেল বেশ কয়েকবার খোলা/বন্ধ। যদি অব্যাহত থাকে, বিচ্ছিন্ন করুন এবং ওয়েয়ার এলাকা পরিষ্কার করুন। স্টেম থ্রেডে সিলিকন লুব্রিকেন্ট প্রয়োগ করুন।
