SCH8O/DIN UPVC/CPVC Pneumatic Ball Valve

UPVC/CPVC materials exhibit corrosion resistance, making them suitable for transporting various corrosive media such as acidic and alkaline solutions and chemical liquids. The UPVC/CPVC pneumatic ball valve features a compact structure, small footprint, and convenient installation and maintenance.

The valve’s opening and closing are controlled by a pneumatic device, offering easy and fast operation, suitable for industrial automation and remote control. High-quality sealing materials ensure good sealing performance when the valve is closed, preventing media leakage.

আমাদের সাথে যোগাযোগ করুন

পূর্ববর্তী：ইউপিভিসি/সিপিভিসি বৈদ্যুতিন চালিত ভালভ
পরবর্তী：SCH8O/DIN UPVC/CPVC বাস্কেট ফিল্টার

প্যারামিটার আবেদন প্রযুক্তিগত মান

(1) Material: UPVC, CPVC
(2) Dimensions: 1/2"- 4", DN15-DN100, DN20-DN110
(3) Standards: ANSI, DIN
(4) Connection: Socket
(5) Work pressure: 150PSI, 1.0MPa
(6) Operating temperature: UPVC(-10°C-60°C), CPVC(-10°C-90°C)
(7) Minimum air pressure: 45PSI, 0.4MPa
(8) Body color: UPVC (dark gray), CPVC (light gray)

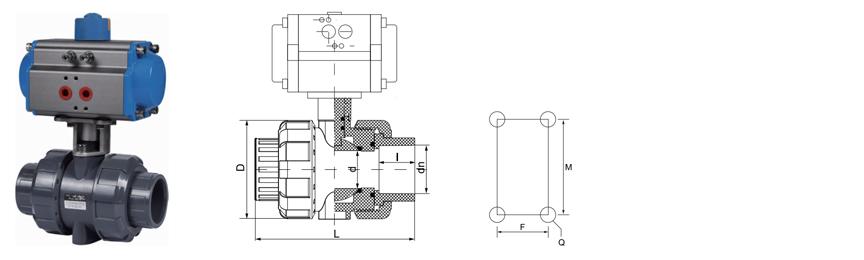

SIZE/NOM.		dn20	dn25	dn32	dn40	dn50	dn63	dn75	dn90	dn110
		(DN15)	(DN20)	(DN25)	(DN32)	(DN40)	(DN50)	(DN65)	(DN80)	(DN100)
		(1/2")	(3/4")	(1")	(1-1/4")	(1-1/2")	(2")	(2-1/2")	(3")	(4")
DIN ANSI JIS	I	22	22	25	28	31	38	44	51	61
	D	56	63	75	88	99	117	141	164	202
	L	103	117	133	149	165	190	235	270	320
	M	31	33	40	52	52	70	84	84	121
	F	-	-	-	-	-	-	45	45	49
	Q	2×M6	2×M6	2×M6	2×M8	2×M8	2×M8	4×M10	4×M10	4×M10
	Torque (N ·M)	2	3	4	6	8	12	18	26	35

Actuator working mode double-acting/single-acting (NC normally closed, NO normally open)

Specification	20	25	32	40	50	63	75	90	110
Specification	1/2"	3/4"	1"	11/4"	11/2"	2"	2 1/2"	3"	4"
Controlling stress	4~8
NAMUR standard air source interface	G 1/4"
Double acting actuator models	TBN032D	TBN032D	TBN032D	TBN052D	TBN052D	TBN63D	TBN75D	TBN83D	TBN92D
Single acting actuator models	TBN052SK	TBN052SK	TBN052SK	TBN063SK	TBN063SK	TBN75SK	TBN83SK	TBN92SK	TBN105SK

SCH80 / DIN · PNEUMATIC ACTUATED

UPVC / CPVC Pneumatic Ball Valve

Double-acting · Spring-return · Full port · PTFE seated

The SCH80/DIN UPVC/CPVC Pneumatic Ball Valve is an automated quarter-turn isolation valve designed for remote on-off and throttling control in corrosive and high-purity fluid systems. Manufactured to ASTM SCH80 and DIN standards, this valve integrates a pneumatic actuator with a one-piece or two-piece ball valve body. The actuator is available in double-acting or spring-return configurations, providing fail-safe positioning. The full port design maintains line flow characteristics with minimal pressure drop. The valve body is available in UPVC for general chemical service and CPVC for elevated temperatures up to 93°C. PTFE seats and seals deliver bubble-tight shut-off. The actuator mounting follows ISO 5211 standards, enabling direct mounting and easy replacement. This valve is widely used in automated process control, chemical dosing, water treatment, and industrial manufacturing systems.

DN15–DN100 Size range

PN10–PN16 Pressure rating

–20°C to 93°C CPVC range

ISO 5211 Mounting pad

Automated Operation

Double-acting or spring-return actuators enable remote control, process automation, and fail-safe positioning without operator intervention.

Bubble-Tight Shut-Off

PTFE seats provide a reliable seal against the chrome-plated or solid CPVC ball, ensuring zero leakage across the full pressure range.

Chemical Resistance

UPVC and CPVC bodies resist acids, bases, and salts. CPVC extends service to 93°C for hot corrosive media.

Full Port Flow

The ball bore matches the pipe internal diameter, providing unrestricted flow and minimizing pressure drop across the valve.

Valve Specifications

Body UPVC · CPVC

Ball Chrome-plated brass · Solid CPVC

Seats PTFE · EPDM (optional)

Connections Socket · Threaded · Flanged

Standards ASTM D2467 · DIN 8061/8062 · ISO 16139

Actuator Data

Type Double-acting · Spring-return

Supply pressure 4–8 bar

Mounting ISO 5211 · Direct mount

Rotation 90° · Adjustable stroke

Accessories Positioner · Limit switches · Solenoid

Application Areas

Chemical Automated acid dosing · Reactor feed control

Semiconductor UPW distribution · Chemical delivery systems

Energy Battery electrolyte · Cooling water control

Water Wastewater treatment · RO permeate control

Pharma DI water loops · CIP systems · Sanitary lines

Automotive Paint circulation · Parts washing · Coolant

Installation Guidelines

Actuator mounting: Ensure ISO 5211 mounting pad alignment. Use correct coupling and bracket.
Air supply: Filtered, lubricated air at 4–8 bar. Use solenoid valve for remote control.
Solvent welding: Use primer and cement specific to UPVC or CPVC. Allow full cure.
Flange bolts: Use full-face gaskets. Torque evenly to 15–20 Nm in cross pattern.
Electrical connections: Verify solenoid voltage and wiring. Use conduit for protection.
Testing: Cycle valve manually and pneumatically before placing in service.

Critical Limits

Temperature: UPVC 60°C max · CPVC 93°C max. Do not exceed seat rating.
Air pressure: Do not exceed 8 bar supply pressure. Actuator torque increases with pressure.
Not rated for steam service. Avoid rapid thermal cycling and pressure surges.
Do not use with concentrated nitric acid (>15%) in UPVC bodies.
UV exposure: Use UV-stabilized material or apply protective coating.
Actuator storage: Protect from moisture and debris. Store in clean, dry area.

Frequently Asked Questions

What is the difference between double-acting and spring-return actuators?

Double-acting actuators require air pressure to both open and close the valve. Spring-return actuators use air to open and a spring to close (or vice versa), providing fail-safe positioning in case of air supply loss. Spring-return is preferred for emergency shutdown applications.

What air pressure is required for operation?

The actuator requires filtered, lubricated air at 4–8 bar. Lower pressures may result in insufficient torque for reliable operation. Higher pressures may exceed actuator torque rating and damage the valve stem. Always verify with the actuator torque chart.

Can this valve be used for throttling control?

Yes, with a positioner and appropriate control signal (4–20 mA or 0–10 V). The pneumatic actuator provides proportional positioning, enabling accurate flow control. However, throttling service may reduce seat life compared to on-off service.

What accessories are recommended?

Common accessories include solenoid valves for remote on-off control, positioners for throttling, limit switches for position feedback, and filter-regulator-lubricator units for air preparation. Accessory selection depends on the application and control system requirements.

সংস্থা

ঝিয়ে পাইপলাইন (উহান) কোং, লিমিটেড

ZHEYI Group হ্যাঁ চীন SCH8O/DIN UPVC/CPVC Pneumatic Ball Valve খাদ্য শিল্প/স্বয়ংচালিত/বৈদ্যুতিন জন্য সরবরাহকারী এবং কাস্টম তৈরি SCH8O/DIN UPVC/CPVC Pneumatic Ball Valve খাদ্য শিল্প/স্বয়ংচালিত/বৈদ্যুতিন জন্য কারখানা. আমরা ২০০৭ সালে প্রতিষ্ঠিত হয়েছিলাম, CPVC এবং UPVC শিল্প পাইপের গবেষণা ও উন্নয়ন, উৎপাদন, বিক্রয় এবং পরিষেবার উপর দৃষ্টি নিবদ্ধ করে। কোম্পানিটি বেশ কয়েকটি সার্টিফিকেশন পেয়েছে, যার মধ্যে রয়েছে বিশেষ সরঞ্জাম উৎপাদন লাইসেন্স, ঝেজিয়াং প্রদেশের জল-সম্পর্কিত পণ্য স্বাস্থ্যবিধি লাইসেন্স, IS09001 মান ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন, IS014001 পরিবেশগত ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন এবং IS045001 পেশাগত স্বাস্থ্য ও নিরাপত্তা ব্যবস্থাপনা সিস্টেম সার্টিফিকেশন। কোম্পানির ৫০ টিরও বেশি স্বাধীন বৌদ্ধিক সম্পত্তি অধিকার এবং স্ব-পরিচালিত আমদানি ও রপ্তানি অধিকার রয়েছে। বৈচিত্র্যময় পণ্য এবং উন্নত পরিষেবা প্রদানের জন্য, কোম্পানিটি জার্মানি এবং মার্কিন যুক্তরাষ্ট্র থেকে উন্নত প্রযুক্তি, সরঞ্জাম সরঞ্জাম এবং অনন্য কাঁচামাল এবং ব্যবস্থাপনা ব্যবস্থা চালু করেছে। বছরের পর বছর ধরে, আমাদের পণ্যগুলি রাসায়নিক, ধাতুবিদ্যা, ফটোভোলটাইক, পারমাণবিক শক্তি, লিথিয়াম ব্যাটারি, ইলেকট্রনিক সেমিকন্ডাক্টর, খাদ্য, ওষুধ, অটোমোবাইল, শিল্প জল চিকিত্সা এবং অন্যান্য শিল্পে অ্যাসিড এবং ক্ষারীয় তরল, অতি-বিশুদ্ধ জল, পানীয় জল, ইলেকট্রনিক গ্রেড বিশুদ্ধ জল এবং শিল্প বর্জ্য জলের পাইপলাইন পরিবহনে ব্যাপকভাবে ব্যবহৃত হয়েছে। বর্তমানে, ZHEYI গ্রুপ সারা দেশে 30 টিরও বেশি বিক্রয় সংস্থা প্রতিষ্ঠা করেছে এবং সমস্ত ধরণের পণ্য ইউরোপ, আমেরিকা, দক্ষিণ-পূর্ব এশিয়া এবং অন্যান্য দেশ ও অঞ্চলে রপ্তানি করা হয় এবং দেশী ও বিদেশী গ্রাহকদের দ্বারা গভীরভাবে পছন্দ করা হয়।

সম্মানের সনদপত্র

খবর

Double Containers Depart for South America – ZHEYI Group E...
Aug 31,2026
Recently, ZHEYI Group successfully completed the shipment of two full containers, both loaded and dispatched simultaneously, setting sail for the South American market. This milestone marks another step forward in our...
আরও জানুন
Future Trends in CPVC Piping Systems: What Industrial Buye...
Aug 26,2026
Future trends in CPVC piping systems are not only about the pipe itself. They are about system-level specification: better high-temperature compound data, automation-ready valves, tighter global standards, and clos...
আরও জানুন
Injection Molding Process for CPVC Fittings: From Resin to...
Aug 20,2026
যখন একজন পাইপিং ঠিকাদার রাসায়নিক প্ল্যান্টের কাজের জায়গায় CPVC কনুইয়ের একটি বাক্স খোলে এবং সামান্য নিস্তেজ পৃষ্ঠ বা ম্লান রেখাযুক্ত কয়েকটি টুকরো দেখেন, তার কারণ খুব কমই কাঁচামাল। এটি প্রায় সবসময়ই প্রক্রিয়া ...
আরও জানুন

একটি বার্তা রেখে যান

কঠোর মান নিয়ন্ত্রণ

ZHEYI গ্রুপ "গুণমান প্রথম" নীতি মেনে চলে, আন্তর্জাতিকভাবে উন্নত সরঞ্জাম এবং উচ্চমানের কাঁচামাল গ্রহণ করে, উৎপাদনের প্রতিটি লিঙ্ক কঠোরভাবে নিয়ন্ত্রণ করে এবং পাইপলাইন পণ্যগুলিকে চমৎকার কর্মক্ষমতা এবং সূক্ষ্ম চেহারা প্রদানের জন্য প্রতিশ্রুতিবদ্ধ।

কোম্পানিটি জাপানের সেকিসুই এবং মার্কিন যুক্তরাষ্ট্রের লুব্রিজল সহ সবচেয়ে উন্নত উৎপাদন সরঞ্জাম এবং উচ্চমানের উপকরণ ব্যবহার করে। "ZHEYI" পেশাদার ব্যবস্থাপনার সাথে সূক্ষ্ম উৎপাদন প্রযুক্তিকে নিখুঁতভাবে একত্রিত করে এবং প্রতিটি পণ্য কঠোর মান নিয়ন্ত্রণের মধ্য দিয়ে যায় - উৎপাদন, পরিদর্শন থেকে চূড়ান্ত বিতরণ পর্যন্ত, যা চেহারা এবং কার্যকারিতার নিখুঁত সমন্বয় নিশ্চিত করে।
নির্ভুল কর্মক্ষমতা পরীক্ষা

ZHEYI-তে, প্রতিটি পণ্য অত্যন্ত সতর্কতার সাথে তৈরি করা হয়, শুধুমাত্র সূক্ষ্ম নান্দনিক নকশার উপরই মনোযোগ দেয় না, বরং সর্বদা চমৎকার অভ্যন্তরীণ মানের প্রতি প্রতিশ্রুতিবদ্ধ। কঠোর কর্মক্ষমতা পরীক্ষা নিশ্চিত করে যে পণ্যটি কঠোর পরিস্থিতিতেও স্থিতিশীলতা এবং স্থায়িত্ব বজায় রাখতে পারে।:

● ঘনত্ব পরীক্ষা: কাঠামোর অভিন্নতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য উপাদানের ঘনত্ব পরিমাপ করে।
● ভিক্যাট নরম করার তাপমাত্রা পরীক্ষা: উচ্চ তাপমাত্রার পরিস্থিতিতে উপকরণের নরম করার মাত্রা মূল্যায়ন করে যাতে বিভিন্ন পরিবেশে পণ্যের বিকৃতি প্রতিরোধ করার ক্ষমতা নিশ্চিত করা যায়।
● ওভেন পরীক্ষা: দীর্ঘমেয়াদী তাপ প্রতিরোধের অনুকরণ করে এবং দীর্ঘ সময় ধরে উচ্চ তাপমাত্রা সহ্য করার জন্য পণ্যের ক্ষমতা যাচাই করে।
● হাইড্রোস্ট্যাটিক পরীক্ষা: পণ্যের নিরাপত্তা এবং নির্ভরযোগ্যতা নিশ্চিত করতে উচ্চ চাপের পরিস্থিতিতে পাইপের শক্তি মূল্যায়ন করুন।
● ড্রপ হ্যামার ইমপ্যাক্ট টেস্ট: পরিবহন, ইনস্টলেশন এবং দৈনন্দিন ব্যবহারের সময় পণ্যের ইমপ্যাক্ট রেজিস্ট্যান্স পরীক্ষা করুন।

SCH8O/DIN UPVC/CPVC Pneumatic Ball Valve শিল্প জ্ঞান

Application in the chemical industry: Advantages of UPVC/CPVC pneumatic ball valves in corrosive fluid control

In the chemical and related industrial fields, the delivery and control of corrosive fluids (such as acids, alkalis, saline solutions, organic solvents, etc.) place strict requirements on valve materials. UPVC (unplasticized polyvinyl chloride) and CPVC (chlorinated polyvinyl chloride) pneumatic ball valves have become the preferred solutions for many key industries due to their excellent corrosion resistance, lightweight structure and automatic control advantages. The following are its typical application scenarios and core advantages:

1. Chemical and industrial water treatment
Industrial wastewater/industrial water treatment: UPVC/CPVC valves can withstand wastewater containing chlorine, fluoride and strong acids (such as sulfuric acid and hydrochloric acid), avoid electrochemical corrosion problems of metal valves, and extend service life.
Photovoltaic industry: In the manufacture of solar panels, it is used to control the precise delivery of etching solutions (such as hydrofluoric acid) to ensure that high-purity fluids are contaminated.
Electronic semiconductors: Suitable for ultrapure water (UPW) systems and chemical (such as ammonia, isopropyl alcohol) distribution to avoid metal ion contamination of wafer processes.

2. Energy and Metallurgy
Nuclear power plants: In cooling water and low-concentration radioactive wastewater systems, CPVC has better radiation aging resistance than ordinary plastic valves.
Metallurgical industry: Used in pickling lines (such as hydrochloric acid and nitric acid) and electroplating liquid pipelines, resistant to high temperature corrosion (CPVC can withstand media above 90°C).

3. Life sciences and public utilities
Pharmaceutical industry: In pharmaceutical purified water and water for injection (WFI) systems, UPVC/CPVC valves comply with FDA certification and have no risk of precipitates.
Drinking water (Safe Drinking Water): In municipal water supply systems, the inner wall of the valve is smooth and scale-free, eliminating secondary pollution such as lead and rust, and complies with NSF/ANSI 61 standards.

Summary of core advantages
The king of corrosion resistance: It can resist more than 90% of strong acids, strong alkalis and organic solvents, and its lifespan far exceeds that of metal valves.
Zero pollution risk: The material is inert, no metal ion precipitation, and fluid purity is guaranteed (such as semiconductor and pharmaceutical industries).
Lightweight and low cost: easy to install, maintenance cost is reduced by more than 50% compared with stainless steel valves.
